건설기계용 고무패드

HOME > 제품소개 > 건설기계용 고무패드

  • 1 2
    • 고무

      사용환경에 상응하는 고무물성(-40℃~+40℃) 과
      지면조건에 최적화된 특수한 고무 사용으로
      긴 수명을 보장합니다.
      특히, 내마모성을 가진 고무를 사용하여
      고무의 찢어짐 및 크랙에 강하고 선회성이 우수하며
      소음과 진동이 적습니다.
    • 고무피복

      철판의 배면에 고무 피복을 입혀
      철판과 고무 사이에 수분 및 이물질 침투로 인한 박리 현상을
      근본적으로 해결하여 긴 수명을 보장합니다.

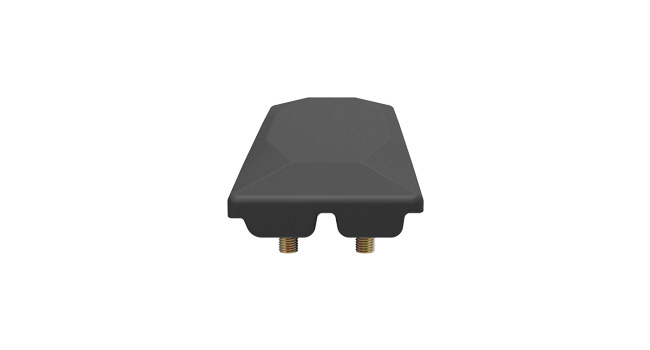

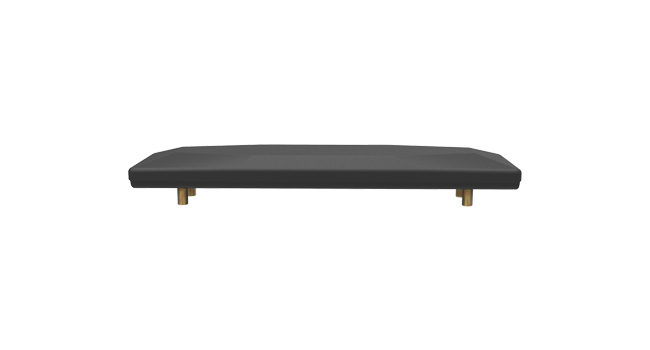

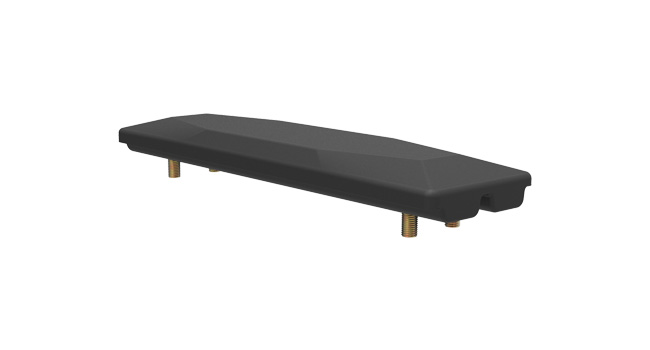

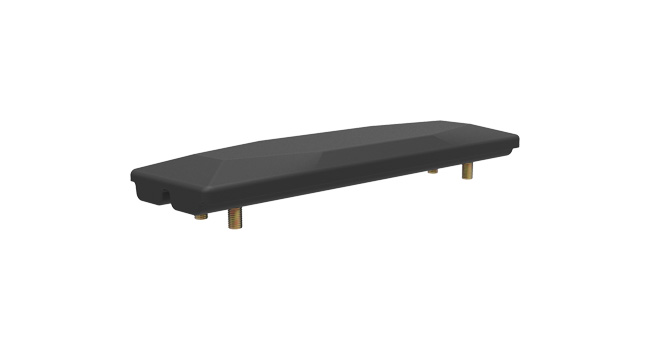

Detail view

장착방법

  • 장착순서 1. ①패드본체의 ③고정볼트를 ⑤슈판(steel shoe plate)의
        ②패드장착용 홀에 맞춰 끼워 넣는다.
    2. ③볼트에 지정된 토크로 ④체결용너트를 단단히 고정한다.
        (토크표 참조)
    3. 기체를 전 후진 할 후 다시 지정된 토크로 너트를 고정한다. 4. 완료

사이즈 일람

  • 사이즈 폭(Width) 길이(Length) 높이(Height) 체결용 너트 체결토크
  • 101-250 68 250 36 M12 5-8
  • 101-300 68 300 36 M12 5-8
  • 135-350 105 350 37 M12 5-8
  • 135-350YR 105 350 37 M12 5~8
  • 135-400 105 350 37 M12 5~8
  • 135-400B 98 400 40 M12 5~8
  • 135-400YR 105 400 37 M12 5~8
  • 135-450 106 450 37 M12 9~13
  • 154-450 123 450 46 M14 9~13
  • 154-450YR 125 450 45 M14 9~13
  • 171-500 135 500 53 M16 14-18
  • 175-500 128 500 55 M16 14-18
  • 190-600 146 600 68 M20 18-23
